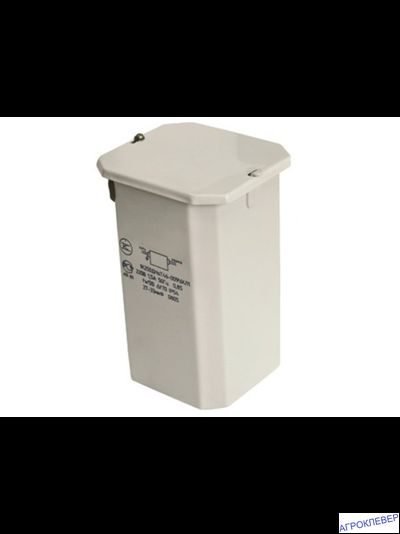

Аппарат пускорегулирующий 1И150ДНаТ46-004УХЛ1 предназначен для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого давления типа ДНаТ150 при включении их в сеть переменного тока частоты 50 Гц с номинальным напряжением 220В. Эксплуатация при температуре воздуха от плюс 40 до минус 60ºС среднегодовой относительной влажности 75% при 15ºС в условиях умеренно-холодного климата
Аппарат пускорегулирующий 1И150ДНаТ46-004УХЛ1 предназначен для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого давления типа ДНаТ150 при включении их в сеть переменного тока частоты 50 Гц с номинальным напряжением 220В. Эксплуатация при температуре воздуха от плюс 40 до минус 60ºС среднегодовой относительной влажности 75% при 15ºС в условиях умеренно-холодного климата
-
Описание
Технические характеристики:
- Напряжение на дросселе 178 В;
- Рабочий ток 1,8 А;
- Ток короткого замыкания не более 3,2 А;
- Потери мощности не более 19,5 Вт;
- Коэффициент мощности не менее 0,43
Класс защиты аппарата от поражения электрическим током – 1 по ГОСТ12.2.007.0-75.
Содержание меди в аппарате – 0,281 кг.
КОМПЛЕКТНОСТЬ:
В комплект поставки входит:
аппарат пускорегулирующий - 1 шт.
упаковка аппарата - 1 комплект на 4 аппарата паспорт - 1 экз.
ПЕРЕЧЕНЬ ОСОБЫХ МЕР БЕЗОПАСНОСТИ
- Не реже одного раза в год следует проверить надежность токопроводящих и заземляющих контактов;
- При эксплуатации аппарата следует соблюдать «Правила техники безопасности для работы с электроустановками»;
ЗАПРЕЩАЕТСЯ:
- ПРОВОДИТЬ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АППАРАТА, НАХОДЯЩЕГОСЯ ПОД НАПРЯЖЕНИЕМ;
- ИСПОЛЬЗОВАТЬ АППАРАТ, ИМЕЮЩИЙ ЗАЗЕМЛЯЮЩИЙ КОНТАКТ БЕЗ ЗАЗЕМЛЕНИЯ;
- ВНИМАНИЕ! ПРИ ВКЛЮЧЕНИИ АППАРАТА В СЕТЬ, ИМПУЛЬСНОЕ ЗАЖИГАЮЩЕЕ УСТРОЙСТВО ПОДАЕТ НА ЛАМПУ ИМПУЛЬСЫ ВЫСОКОГО НАПРЯЖЕНИЯ ДО МОМЕНТА ЕЕ ЗАЖИГАНИЯ;
Аппарат без лампы или с лампой, вышедшей из строя, следует отключить от сети. В случае не отключения долговременная работа зажигающего устройства приведет его к выходу из строя.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Аппарат, предназначенный для эксплуатации на открытом воздухе установить в вертикальном положении (крышкой вверх), а для работы в производственных помещениях может устанавливаться в вертикальном и горизонтальном положениях. Установка аппарата производится на специальную лапку, приваренную к кожуху.
Для подключения аппарата к сети и лампе нужно:
а) снять крышку, отвернув винты;
б) пропустить кабели через ниппели и произвести монтаж согласно схемы, указанной в паспорте изделия. Установить крышку в первоначальное положение, закрутив винты.
ПЕРЕЧЕНЬ ОСОБЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
Подключение аппарата должно производиться кабелем с наружным диаметром от 5 до 7 мм. Длина кабеля, соединяющего аппарат с осветительным прибором, должна быть не более 1,5 м. Длина кабеля может быть увеличена при условии, что их емкость не превышает 150 пФ. При включении аппарата в сеть зажигание лампы должно наступить в течение минуты с момента подачи напряжения. Если лампа не загорелась следует проверить исправность элементов и электрических цепей всего устройства. Повторное зажигание лампы производить не менее чем через 15 минут после отключения.
-
Характеристики
Тип товараПРАМасса3.6 кгЕдиница измеренияшт -
