Фертигация - метод введения растворенных удобрений, микроэлементов или пестицидов с оросительной водой. Подача минеральных компонентов в поливную воду осуществляется с требуемой частотой и дозировкой. Концентрированный состав удобрений, называемый маточным раствором, находится в специальной ёмкости. После запуска системы внесения удобрений, маточный раствор начитает поступать в поток поливной воды в очень небольшом количестве (не более 0,3%), где смешивается с водой и доставляется к корням растений.

Фертигация стала широко распространена в связи с переходом на более эффективные способы поддержания почвенного режима питания и рационального использования удобрений. Растения лучше поглощают вещества растворённые в воде.

Успешность фертигации зависит от того, насколько хорошо мы можем измерять и смешивать удобрения с оросительной водой, регулировать состав и концентрацию удобрений для нужд растения. Наиболее эффективна фертигация в системах капельного орошения.

Какие задачи мы можем решать при помощи фертигации:

• Осуществлять кормление наших растений;
• Промывать систему капельного полива кислотой для профилактики блокировки капельниц;
• Улучшать воду (изменение Ph). Уровнем Ph мы можем корректировать усвояемость определённых микроэлементов;
• Подавать пробиотики с поливной водой.

Особенности применения фертигации:

• Целесообразно применять удобрения регулярно и в небольших дозах. Введение удобрений должно начинаться через некоторое время после начала орошения. После завершения внесения удобрений систему необходимо промыть чистой водой. При использовании удобрений следует учитывать возможность химического взаимодействия компонентов удобрений;
• Преимущества фертигации наиболее очевидны во второй половине вегетационного периода растений, т.к. доступ к растениям для внесения удобрений стандартными способами ограничен;
• Перед использованием неизвестного удобрения рекомендуется провести испытания слабой концентрацией на тестовом участке;
• Следует использовать только водорастворимые удобрения;
• После узла внесения удобрений необходимо расположить фильтр для исключения попадания нерастворённых частиц в оросительную сеть;
• Для фертигации важно контролировать значения Ph и EC с помощью мониторов – (измерение ведётся постоянно) либо портативными приборами – разовое измерение.

Преимущества фертигации:

• Питательный раствор, поданный к прикорневому слою, практически полностью поглощается растениями. И количество химических элементов, попадающих в дренаж, очень мало в отличии от других способов внесения;
• Точная подача питательных элементов позволяет добиться равномерности внесения удобрений. При использовании метода разбрасывания могут образоваться перенасыщенные участки;
• Использование меньшего количества удобрений, затрат рабочей силы, энергии (т.к. процесс автоматизирован);
• Полная механизация и автоматизация процессов подготовки и внесения жидких удобрений позволяет осуществлять автоматическую транспортировку удобрений по участку;
• Возможность фертигации в поздние периоды вегетации, когда механическое внесение удобрений в почву становится невозможной задачей;
• Использование почв, которые непригодны для традиционных методов ведения сельского хозяйства - склоны, песчаные и засоленные почвы;
• Снижение требований к физико-химическим параметрам удобрений. Эти параметры (размер зерна, гранулометрический состав, гигроскопичность, спекание и т. д.) не имеют никакого значения - удобрение должно быть растворено в любом случае.

Недостатки фертигации:

• Наличие источника энергии (гидравлической или электрической);
• Трудная настройка (для стабильной работы), когда вам нужно внести в поток воды определенное количество раствора;
• Система требует тщательной очистки воды;
• Ограниченный ассортимент удобрений и более высокая цена для них. Вы не можете использовать редкие сложные удобрения - они могут вступать в реакцию и блокировать капельницы ирригационной системы. Не подходят для внесения не растворимые в воде удобрения;
• Трудности при расчете состава и дозировки удобрений: при капельном орошении почва только насыщается микроэлементами в корневой зоне, что приводит к неправильному дозированию удобрений. Поскольку обычного анализа почвы недостаточно для определения желаемого состава раствора, необходимо учитывать много разных факторов. С неправильно подобранной композицией также легко нарушить кислотный баланс почвы;
• Системное загрязнение. Некоторые виды минеральных удобрений (или их смеси) образуют нерастворимые отложения, которые могут вывести из строя ирригационную систему. Например, если в системе используется фосфорное удобрение, необходимо периодически заполнять ортофосфорную кислоту или добавлять ее в воду для поддержания желаемого кислотного баланса. В любом случае оборудование для фертигации должно быть вымыто в конце цикла.

Удобрения для фертигации.

Из обычных сухих минеральных удобрений лучше всего подходит простой азот (калий или нитрат аммония, карбамид). Не рекомендуется использование удобрений, которые сильно осаждаются.

Однако это не означает, что некоторые микроэлементы не могут быть внесены с использованием этого метода. В настоящее время традиционные удобрения становятся все менее и менее используемыми для фертигации - их постепенно заменяют сложными водорастворимыми смесями, содержащими «набор» для необходимого количества питательных веществ. Некоторые из них даже содержат специальные добавки, которые препятствуют образованию налета на дозирующих компонентах системы полива.

Типы устройств для ввода растворов удобрений в поливную воду.

Существует несколько способов подачи удобрений в  систему полива.

Удобрительный бак (емкость).

Бак для удобрений используется для растворения и введения сухого удобрения в оросительную систему. Удобрения засыпаются в контейнер, куда подаётся часть потока поливной воды. Количество удобрений регулируется путем изменения количества воды, которая протекает через удобрительную ёмкость. Эти резервуары просты в использовании и обслуживании. Удобрительные баки являются самым надежными и наименее капризными в использовании.

Большим недостатком такой системы внесения удобрений является неравномерная концентрация раствора удобрения. Сначала раствор имеет высокую концентрацию, затем постепенно снижается. Баки удобрений используются там, где требуется большое количество удобрений или нет возможности применять другие способы внесения удобрений.

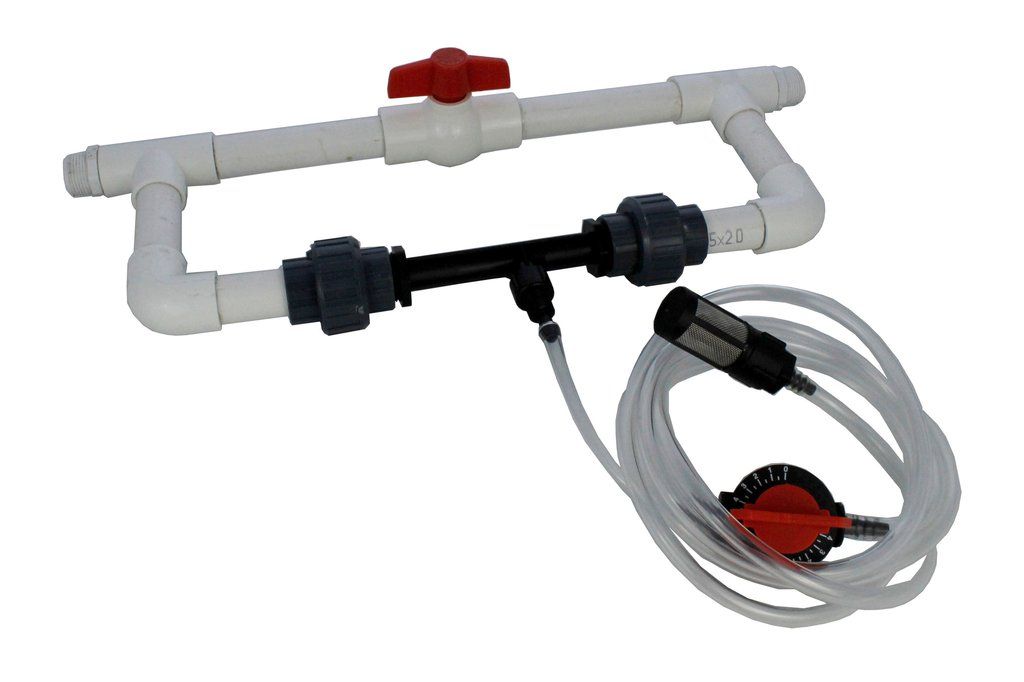

Система Вентури.

Инжектор позволяет пропорционально и равномерно вносить маточные растворы в поливную воду, прост в обслуживании и относительно недорог. Применяется для внесения удобрений в систему капельного орошения  различных растений, преимущественно на открытом грунте.

Инжектор Вентури представляет собой трубку с конически суженными сторонами, работающую по принципу перепада давления. Он состоит из полимерных материалов.

Поток воды, проходящий через инжектор Вентури, создает отрицательное давление (вакуум), которое направляет химический раствор в канал, где он смешивается с поливной водой и вводится в систему.

При этом возможно впрыскивание из разных емкостей, что позволяет вносить удобрения, которые при смешивании в одной емкости вступают в химическую реакцию. Данная система фертигации сложнее предыдущей, однако она относительно недорогая, простая в обслуживании и достаточно надежная из-за отсутствия подвижных деталей. При этом точность дозировки  высока, благодаря чему систему можно использовать для удобрения различных культур.

Инжектор устанавливается на альтернативный трубопровод (байпас), что позволяет разделять процессы полива и фертигации. Байпас необходим для управления пропорциями потоков воды, чем больше воды проходит через инжектор, тем больше маточного раствора будет всасываться.

Управление потоком воды регулируется краном (задвижкой) на основной магистрали, установленной между входом и выходом обвязки инжектора.

Использование манометров существенно упрощает запуск инжектора. Профессионалы обычно настраивают инжектор по перепаду давлений, сверяясь с манометрами. При установившихся гидравлических характеристиках системы зафиксированные значения из прошлого опыта можно воспроизвести.

Также инжектор Вентури способен выполнять функцию аэрации.

Как подбирать инжектор:

1. Решите, какой объём раствора нужно вводить в систему полива;
2. Определить давление на входе и на выходе системы;
3. В таблице характеристик подберите модель, наиболее удовлетворяющую Вашим параметрам.

Особенности эксплуатации трубок Вентури.

При установке инжектора необходимо обращать внимание на направление стрелки  на корпусе прибора.

Если при эксплуатации фактический расход не будет соответствовать номинальному расходу инжектора, всасывающая способность будет отличаться от указанных данных. Если при запуске системы всасывание не началось, возможно в системе слишком слабое давление воды, его просто не хватает для работы такого инжектора.

Также нежелательна установка инжектора сразу после колена (отвода), т.к. турбулентный поток будет способствовать некорректной работе приспособления.

Следует устанавливать фильтр после узла фильтрации, чтобы механические нерастворённые частицы удобрения не смогли засорить систему полива.

Важно учитывать, что при длительном использовании маточный раствор расслаивается и его необходимо регулярно перемешивать.

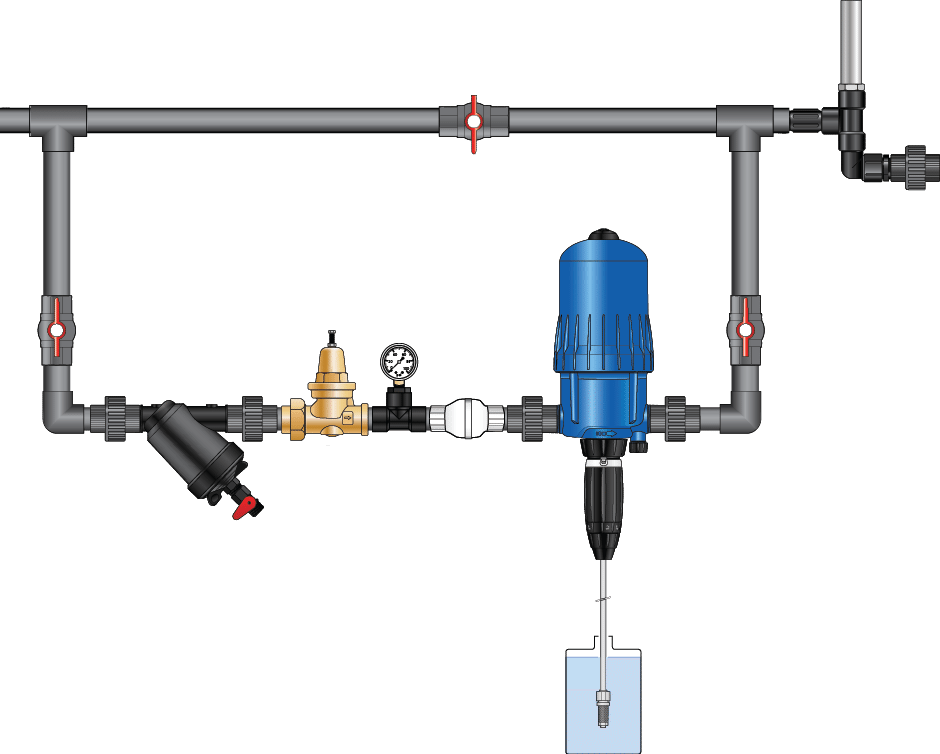

Насос-дозатор (пропорциональные насосы).

Пропорциональные насосы - это техническое решение, которое позволяет точно и надежно вносить удобрения и микроэлементы в оросительную воду. Он будет использоваться для точного дозирования растворов удобрений в системах микрокапельного полива при выращивании на разных субстратах. Дозирующий насос представляет собой механический (приводимый в движение напором воды) дозатор, предназначенный для равномерного и пропорционального добавления препаратов в магистраль, при различном давлении и производительности. Доза введенного продукта всегда пропорциональна объему воды, проходящей  через насос-дозатор, вне зависимости от расхода или давления в водопроводе.

Основные преимущества оборудования миксрайт:

• Лёгкость монтажа;
• Отсутствие потребности в электроэнергии;
• Простота регулировки дозирования;
• Заменяемые уплотнители;
• Простота обслуживания и ремонта;
• Высокая точность;
• Параметры всасывания не зависят от давления (пропорциональное внесение);
• Система с малым расходом воды.

Минусы:

• Потеря давления;
• Высокая стоимость;
• Тщательная водоподготовка;
• Обслуживание дополнительное (замена манжет - раз в сезон).

Подбираются по расходу минимальный, максимальный и дозировка

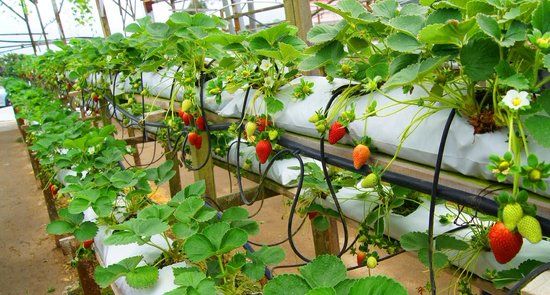

Фертигация в гидропонике

Фертигация для гидропоники является единственным методом питания растений, поскольку субстраты для выращивания растений не содержат питательных веществ или отсутствуют вообще. Вот почему здесь необходим особенно осторожный подход к  системе питания.

Подача множества различных химических элементов одним насосом-дозатором невозможна, поэтому система питания состоит из нескольких впрыскивающих раствор устройств. В гидропонике узел фертигации имеет не менее двух насосов-дозаторов для удобрений и еще один кислотный, с помощью которого происходит балансировка pH питательного раствора.

Современные растворные узлы включают в себя такие узлы и компоненты как:

• расходомер воды;
• регулятор напора;
• фильтр;
• датчики pH, ЕС, температуры, давления, солнечной радиации и др.

Система управления растворными узлами способна получать данные с измерительных приборов, анализировать их и вносить изменения в параметры программы питания растений.

Грамотная автоматизация процесса полива позволяет сэкономить воду, энергию, время и силы.

Для изучения проверенных методов науки орошения и передовых технологий на рынке, понадобится терпение и время. Наша цель - помочь найти решение, которое сделает растения здоровее, экономя миллионы литров воды.

В статьях,  фото-отчётах, видео, Вы можете узнать базовые принципы работы, устройство оборудования, теория и практика проектирования, монтаж и эксплуатация системы полива.

Если ознакомившись с материалами раздела, Вы не нашли, что искали, не поняли определённую часть, считаете, сто лучше делать по-другому – мы готовы объяснять свою позицию и открыты к дискуссии.

Если Вам понравилась статья, фото/видео – не стесняйтесь, ставьте лайки, пишите комментарии, делитесь с друзьями.

Разделы:

1. Введение. Виды полива
2. Капельный полив

   1. Полив капельной лентой и трубкой
   2. Микрокапельный полив
   3. Внутрипочвенный полив
3. Спринклерный полив
4. Туманообразование
   • Туман низкого давления
   • Туман высокого давления
   • Туманообразующие установки
5. Трубопроводы
   • Виды, типы, возможности
   • Элементы трубопроводов
6. Трубопроводная арматура
   • Запорная
   • Регулирующая
7. Автоматика
8. Внесение удобрений с поливной водой
9. Насосное оборудование
10. Фильтры
11. Вентиляция теплиц
12. Городское фермерство

Определение, описание метода.

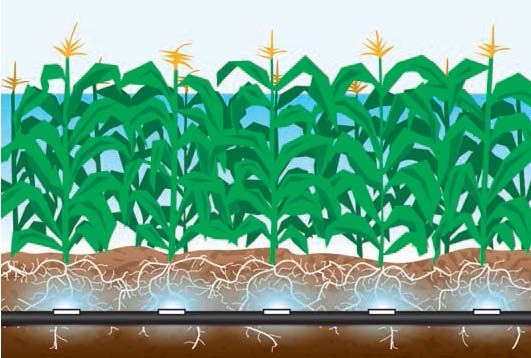

Подземное капельное орошение (ПКО) является разновидностью традиционного капельного орошения, где капельная сеть располагается под поверхностью почвы, а не укладывается на землю, подавая воду прямо к корням. Глубина расположения и расстояние водовыпусков определяются в зависимости от типа почвы и корневой структуры растения.

При правильном управлении водой и питательными веществами подземная капельная оросительная система может обеспечить максимальную производительность и оптимальную эффективность использования воды.

В настоящее время ПКО это инструмент управления ирригацией, который позволяет точно контролировать среду корневой зоны ваших растений. Этот контроль часто приводит к неизменно высокому урожаю. Кроме того, улучшение управления водой и удобрениями помогает снизить затраты на внесение удобрений, использование воды и стоковых вод.

Исследования показывают, что использование системы ПКО может снизить потребление воды до 40% при одновременном увеличении урожайности и / или качества по сравнению с другими методами орошения. Система также легко адаптируется к небольшим полям неправильной формы и участкам с уклонами, которые трудно или невозможно орошать другими способами.

При медленной подаче воды в почве она перемещается в следующих направлениях:

• вниз, под действием силы тяжести
• наружу и вверх, вытягивается капиллярными силами.

Цель подземного орошения состоит в том, чтобы обеспечить максимальную влажность в почве и оптимальную концентрацию воздуха, чтобы позволить растению пополнять свои потребности в воде и поставлять минералы и другие органические соединения в надземную часть растения. Если эта цель достигнута, мы можем максимизировать урожайность и качество при сокращении циклов роста.

Режимы орошения

Движущая сила, которая создает естественное перемещение воды из почвы на растение и в атмосферу основана на свободной энергии воды.  Растение будет абсорбировать воду из почвы, чтобы заменить потерю воды в атмосферу. Чем выше влага в почве, тем быстрее растение сможет пополнить потерю воды, избежать стресса и восстановиться.

Поскольку мы не можем управлять атмосферой, мы должны попытаться контролировать почву. Поток воды через растение от корней к листьям называется массовым потоком. Он намного больше, чем количество воды, необходимое растению для ее прямого  питания. Массовый поток является носителем минералов и других органических соединений, которые абсорбируются из почвы и синтезируются в корнях. Поглощение минералов и метаболизм органических соединений в корне требуют затрат энергии.  Чтобы генерировать энергию, необходимую для этого процесса, корень растения должен дышать. Оптимальная концентрация воздуха, необходимого в почве для обеспечения свободного дыхания корней, составляет около 10% объема грунта. Поры почвы могут варьироваться  по размеру. Вода в почве удерживается капиллярными силами, которые сильнее, чем гравитационные. Насыщение почвы водой происходит в двух основных вариантах.

• Насыщенный поток, равный потоку продавливания
• Не насыщенный поток, от точечного источника (эмиттер, капельница, лабиринт)

Насыщение - все поры полны воды и большая часть воздуха вытолкнута.
Емкость поля - это уровень влажности, где большие поры наполнены воздухом, а маленькие поры полны воды. Это идеальные условия для растений. В отсутствие потребителей (растений) этот уровень влажности не изменится, установив равновесие.
Точка увядания представляет собой уровень влажности в почве, где растение не может пополнить потерю влаги в атмосферу и собственные потребности растения.
Доступная вода - это количество воды между емкостью поля и точкой увядания, которое относительно легко поглощается растением.
Исследования и практика на местах показали, что для того, чтобы избежать стресса для растений, ирригация должна пополнять влагу, когда растение затратит не более 20-50% доступной воды. Диапазон варьируется в зависимости от типа почвы и растений.

• Капельное орошение позволяет оптимально сочетать воздух и воду. Другие методы орошения, которые создают насыщение или поток продавливания, выталкивают воздух из эффективной корневой зоны в течение нескольких часов до несколько дней, в зависимости от типа почвы, что негативно влияет на растение. В этих условиях растение неспособно генерировать необходимую энергию для получения необходимых минералов и синтезировать основные органические соединения. Проветривание затруднено для средних и тяжелых почв, где инфильтрация может продолжаться несколько дней.
• Микро-условия в корневой зоне могут сильно отличаться от макро-условий. Если мы рассмотрим один корень в почве, мы обнаружим, что окружающая его почва намного суше, чем влажность почвы между корешками. «Конверт» сухой почвы покрывает корешок и замедляет способность корешка поглощать воду и минералы. В легких почвах это явление происходит очень быстро, и это может создать ситуацию, когда средние показания влажности почвы в норме, в то время как растение не может поглощать воду. Концентрированная корневая зона имеет значительно более высокую плотность корней и корешков, что влияет на эффективность фертигации, поступающей в почву.
• Частые циклы орошения приводят к минимальному отклонению в уровнях влажности почвы, обеспечивая оптимальное водоснабжение растения.
• Не насыщенный поток воды в почве гарантирует надлежащую аэрацию, необходимую для активного поглощения минералов и метаболизм органических соединений, несущих к наземной части растения.
• Сочетание оптимального водоснабжения и надлежащей аэрации обеспечивает высочайшее качество развития.
• Ценные минералы испытывают трудности с достижением корневой зоны из-за более низкой подвижности почвы. Концентрация корней в ограниченном влажном объеме значительно повышает эффективность фертигации.
• Повышение эффективности фертигации и точный контроль за орошением помогает предотвратить выщелачивание минералов из корневой зоны в грунтовые воды.
• Точное управление корневой зоной позволяет нам создавать и контролировать условия роста и развития растения.

Агротехнические преимущества, которые сохранят время и деньги

• более эффективное использование применяемой воды
• значительная экономия воды
• увеличение производства и урожайности
• увеличение качества и единообразия продукции
• отсутствие испарения воды на поверхности
• увеличение срока службы ирригационной системы
• предотвращение прорастания сорняков
• устранение вымывания гербицидов
• снижение трудозатрат на полив
• снижение затрат на обслуживание
• уменьшение зависимости от повреждения системы животными, человеком или механическими повреждениями
• сухая зона между рядами позволяет использовать тяжелую технику в любое время без разрушения почвенной структуры из-за уплотнения
• безопасная и эффективная доставка удобрений и химических веществ
• фертигация может продолжаться без перерывов, несколько операций могут выполняться одновременно
• возможность вносить удобрения на поля сложной формы или полей с препятствиями, также это позволяет получать доступ к полям круглосуточно

Недостатки ПКО-системы:

• увлажненная поверхность ограничена
• большая стоимость системы по сравнению с поверхностным капельным поливом
• большая трудоёмкость работ
• увеличенные сроки монтажа

Эксплуатация и техническое обслуживание

Для достижения максимальной производительности и экономии воды в ПКО необходимо следить за работой системы и вносить необходимые корректировки. Такие системы требуют регулярного обслуживания, чтобы гарантировать выполнение задач ирригации и обеспечивать долговременный потенциал системы.

• Периодические водные испытания - дешевое страхование. Оно защищает не только ирригационную систему, но и помогает выявлять потенциальные проблемы токсичности растений
• Успешная промывка системы от мусора зависит от скорости, с которой вода проходит через трубу во время промывки (так называемая скорость очистки). Минимальное значение должно быть между 0,3-0,5 м/сек
• Проверку и обслуживание фильтра необходимо выполнять по регулярному графику и записывать данные для последующего использования. Проверка различий в перепадах давления до и после фильтра могут помочь обнаружить постепенное ухудшение характеристик фильтра.
• Проверяйте показания расходомера. Это позволит выявить многие проблемы в полевых условиях, а также обеспечить перекрестный контроль общего орошения, применяемого в течение сезона. Регулярные проверки давления в системе помогут выявить проблемы в поле.

Требования к системам ПКО

Системы ПКО должны быть спроектированы, установлены, эксплуатированы и сохранены надлежащим образом, чтобы быть долговечными и эффективными.

Общие проблемы включают:

• засорение эмиттера
• вторжение корня
• вакуумное всасывание и попадание насекомого в систему
• грызуны и механические повреждения

Всего это можно избежать при правильном планировании и управлении системой.

Последовательность действий для принятия решения о приобретении системы ПКО.

• Все начинается с качественной воды. Предотвращение засорения имеет решающее значение для долговечности системы ПКО и требует понимания потенциальных опасностей, связанных с конкретным источником воды. В некоторых случаях спроектированная и установленная система ПКО без предварительной оценки качества предлагаемого оросительного водоснабжения может вызвать рост сельскохозяйственных культур и долгосрочные проблемы с почвой. В большинстве случаев проблемы с качеством воды могут быть легко исправлены, но только если производитель знает об этом заранее.
• Определение типа почвы и скорость поглощения воды играют важную роль в определении применяемой капельницы. Необходимо поддержание сухой почвы на поверхности. Если вода будет попадать на поверхность, сорняки будут прорастать и конкурировать с урожаем за воду и питательные вещества.
• Затем идет выбор капельной линии, которая предполагает рассмотрение диаметра дрейфа, толщины стенки, типа эмиттера, водовылива и расстояния между эмиттерами. Для процесса проектирования может потребоваться несколько попыток выбора подходящих компонентов системы.
• Изучение всех возможных трудностей, которые могут появиться в процессе эксплуатации системы подземного капельного полива. Если их не учитывать может произойти серьезная проблема,  и ее будет трудно исправить.
• Выбор поставщика. Изучите веб-сайт рассматриваемого поставщика, почитайте литературу по теме микроирригации. Найдите людей, кто уже установили и используют ПКО-систему. Большинство современных производителей готовы показать свои системы орошения коллегам. Кроме того, попросите компанию - поставщика четко определить её роль и ответственность при проектировании, установке и обслуживании системы. Определите, какие гарантии предоставляются. Получите независимый обзор дизайна от лица, не связанного с продажей. Это добавляет затраты, но они незначительны по сравнению с общей стоимостью большой ПКО-системы.

При выборе капельных линий в ПКО-системы следует знать:

• встроенные клапана предотвращают всасывание грязи в капельную линию.
• механизм предотвращает дренаж системы при отключении давления.
• корневой барьер вторжения предотвращает попадание корней в капельницу.
• самоочищающееся действие сбрасывает крупные частицы, обеспечивая бесперебойную работу

Также необходимо определиться с параметрами капельной трубки, как:

• толщина стенки (влияет на срок службы сети капельной линии и рабочее давление)
• размер трубы и расстояние между капельницами
• тип капельницы (компенсация давления или без компенсации). Важно при перепадах высот поля и линях с большим расходом
• производительность капельницы (расход не должен превышать способность почвы поглощать воду - приводя к стоку)

При проектировании следует учитывать потери напора в трубопроводах и подбирать соответствующие комплектующие системы ПКО.

Полевые ограничения могут существенно повлиять на разработку успешной системы. Текстуру и химию почвы необходимо учитывать в процессе первоначального проектирования. Склоны и дренаж почвы будут играть важную роль в первоначальной компоновке системы. В зависимости от длины хода чрезмерные наклоны могут возникать при неприемлемых изменениях давления во всем поле. Изменение высоты 10м приблизительно равно 1 бар давления.

Расстояние между водовыходами и расходом напрямую зависит от способности почв принимать воду и перемещать ее через капилляры. Размещение трубки в почве способно защитить ленту от механических повреждений, смещения за счет ветра и неблагоприятных последствий расширения и сжатия из-за высокой температуры и холода. Типичные глубины размещения варьируются от 50 до 300мм. Глубина залегания будет определяться культурными практиками, укоренением растений и свойствами почвы. В мульчированных слоях подземное расположение трубки может быть нецелесообразно.

Решение о том, является ли инвестиция ПКО обоснованной, принадлежит фермеру-инвестору. Это требует глубокого понимания факторов и рекомендаций надежного и проверенного эксперта.

Что такое, капельный полив?

Равномерное распределение воды по каналам поливной сети участка.

Из чего состоит состоит простая система капельного полива из капельной ленты?

1. капельная лента
2. фильтр

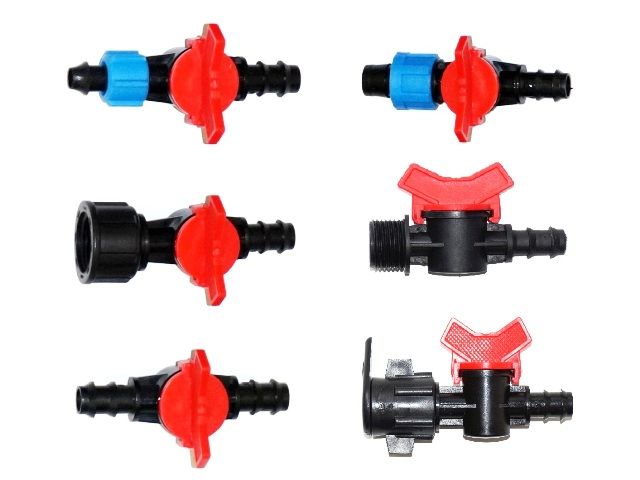

3. запорный механизм(кран, вентиль, задвижка)
4. распределительная магистраль
5. стартовые фитинги для подключения капельной ленты к распределительной магистрали
6. вспомогательные фитинги(углы, тройники, заглушки, краны)
7. дополнительные возможности(таймер подачи воды, инжектор Вентури для внесения растворимых удобрений)

Что нужно знать для подбора комплектующих капельного полива при помощи кап.ленты?

Капельная лента

• тип ленты(щелевая, эмиттерная. Считается что лента эмиттерного типа более стойкая к засорению. При правильной очистке воды оба типа работают стабильно)
• толщина стенки(влияет на рабочее давление в системе и стойкость к механическим повреждениям. Для полива самотёком из ёмкости подходит любая лента для капельного полива)
• шаг(При выборе расстояния между точками вылива ленты исходят от типа почвы(чем плотнее почва, тем больше растекается водяное пятно в точке полива), режима орошения(лента с меньшим шагом быстрее поливает, но расход воды больше), схемы посадки(при точной посадке, можно подобрать ленту с шагом соответствующим расстоянию между растениями. Самыми распространенными считаются ленты с шагом: 10,20,30,40 и 50мм)
• диаметр(стандартными считаются диаметры 16 либо 22мм. Наибольшее распространение получила лента с диаметром 16мм)
• водовылив(влияет на общее потребление воды системой и режим орошения. Обычно водовылив от 1,1 до 2,1 литров в час при давлении 1Бар

Определение потребности воды(л.ч)

Важно понимать, что параметры водовылива корректны при давлении 1бар. При меньшем давлении система будет работать, расход воды будет существенно меньше. Для стабильной работы системы достаточно емкость поднять на 1м от уровня земли. На небольших участках(до 500м кап.ленты) обычно режим орошения подбирают опытным путём. При недостатке воды можно разделить систему на участки и поливать их по очереди.

Фильтр

Фильтр является неотъемлимой частью капельной системы. Это гарантия надёжной работы капельной ленты, т.к. она чувствительна к частицам более 130 микрон. Фильтры различают:

• по конструкции. дисковый и сетчатый
• по пропускной способности
• по степени фильтрации(для капельной ленты рекомендуется 130микрон)

Запорный механизм(кран, вентиль, задвижка)

Обычно ставится после фильтра до системы. Выбор зависит от способа подключения и диаметра водопровода. Обычно подключается резьбовым соединением или штуцером. Главное требования к крану надёжное перекрытие воды.

Распределительная магистраль

Распределительная магистраль может быть

• Эластичная труба(Трубка ПЭ d=16мм, шланги для полива, труба пнд(стенка до 2мм)). Такая труба удобна в использовании, т.к. фитинги для подключения капельной ленты запрессовываются без уплотнительных элементов.
• Жёсткая труба(любой материал трубы со стенкой до 5мм)
• Гибкий рукав (ПЭ рукава, либо рукава Лейфлет)

Стартовые фитинги для подключения капельной ленты к распределительной магистрали

Вспомогательные фитинги(углы, тройники, заглушки, краны)

Для разветвления системы поворотов водопроводов, глушения окончаний линий используются специальные фитинги.(тройники, уголки, заглушки и т.д.)

Дополнительные возможности

• таймер подачи воды. Управление поливом без участия человека.
• инжектор Вентури для внесения растворимых удобрений. Подготовка и подача растворимых удобрений в систему полива.
• насосное оборудование. Подача воды в систему.
• редуктор давления. Ограничение избыточного давления в системе полива.
• и т.д.

Суть способа полива.

Микрокапельное орошение представляет собой систему трубопроводов , подводящих поливную воду к каждому растению.

Применение микрокапельного полива.

Данный вид полива обычно используется при выращивании растений в защищённом грунте. Характеризуется высокой точностью подачи воды к растению и гибкостью системы (точку водовылива можно переносить в определённых границах).

Недостатками системы являются:

• Более высокая стоимость системы по сравнению с поливом капельной лентой (трубкой), спринклерами и аэрозольным орошением;
• Необходимость расчёта системы для корректной работы;
• Более сложный и длительный монтаж, чем системы из капельной ленты (трубки).

Основные компоненты микрокапельного полива.

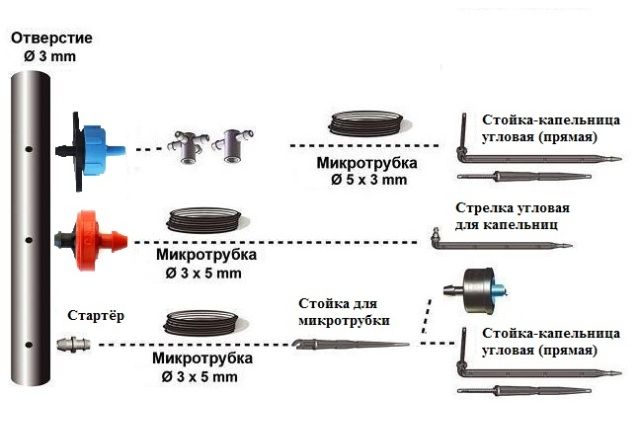

Существуют различные схемы подведения поливной воды(раствора) к растению:

• Трубка > капельница с ниппелем > разветвитель на 2 или 4 выхода > трубка 3*5 > стойка стабилизатор(с лабиринтом) угловая или прямая;
• Трубка > капельница с шипом > трубка 3*5 > стрелка угловая;
• Стартёр > трубка 3*5 > стойка стабилизатор(с лабиринтом) угловая или прямая;
• Стартёр > трубка 3*5 > капельница с регулируемым расходом.

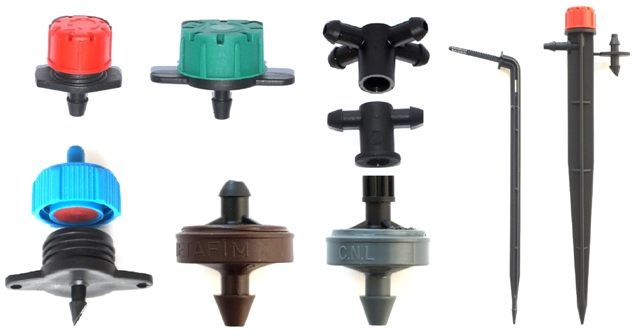

Особенности и разновидности капельниц для полива:

• компенсация давления. При расходе воды по длине трубы происходит потеря напора в трубке. Компенсированные капельницы при разных значениях напора показывают незначительные отклонения вылива от номинального значения;
• клапан. Необходим для одновременного открытия капельниц особенно на длинных рядах. Также для предотвращения вытекания воды из трубопровода при отключения подачи. Особенно актуально при наличии перепада высот;
• разборный корпус. Позволяет легко промывать капельницы;
• регулируемый расход. Допускает настройку расхода капельницы в зависимости от задачи;
• конструкция корпуса. Выход под разветвитель (2 или 4 выхода) либо под микротрубку.

Требования к трубкам:

• соответствие геометрическим параметрам. Точность и равномерность по диаметру и толщине стенки;
• наличие в трубках компонентов, препятствующих разрушению под действием ультрафиолетовых лучей;
• эластичность. Для гибкости системы трубки должны быть достаточно мягкими, но держать форму и не пережиматься;
• не прозрачность. Исключение развития микроорганизмов под действием солнечных лучей.

Монтаж системы.

Для создания герметичного соединения необходимо соблюдать технологию монтажа и пользоваться подходящими инструментами.

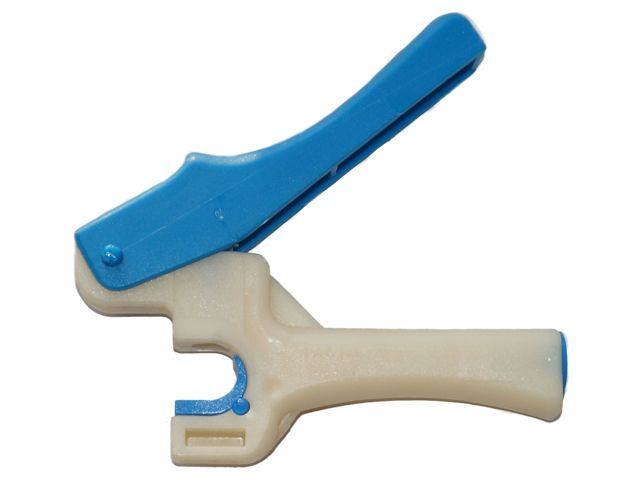

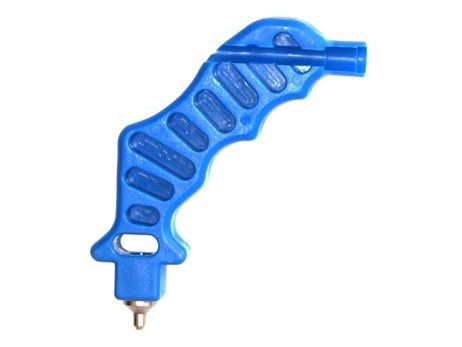

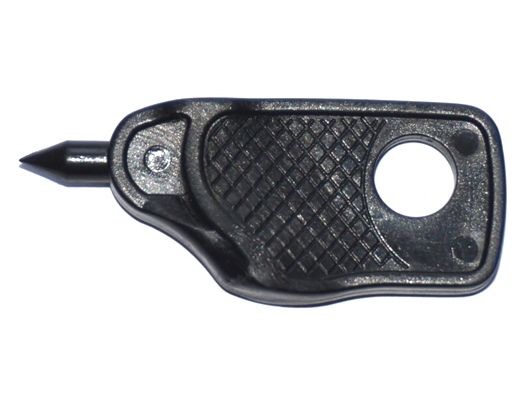

Отверстия в трубке под установку капельниц (либо адаптеров) должны быть ровные, соответствующего размера и без надрывов. Для создания качественных отверстий существуют специальные пробойники и дыроколы.

Фитинги для садовой трубки (ПЭ16) либо шланга ПВХ 1/2".

Для подключения садовой трубки к магистральному трубопроводу либо к резьбовому соединению существуют специальные фитинги и краны.

Для создания поворотов, разветвления, соединения, глушения трубки также применяются специальные комплектующие.

Сегодня во всем мире используется множество спринклерных систем, начиная от простого ручного перемещения и заканчивая большими самоходными системами. Эти устройства пополняют воду, потребляемую растениями, или обеспечивают смягчение почвы, чтобы сделать ее пригодной для сельскохозяйственной деятельности.

Спринклерное орошение - это метод, при котором вода распределяется сверху на поверхность почвы с помощью спринклеров, разбивающих поток воды на небольшие капли.

Вода подаётся на участок и распределяется по нему через систему труб, затем выбрасывается в воздух через распылительные головки и падает  на поверхность почвы.

Спринклерные системы создают в некоторых случаях условия, более благоприятные для роста, чем при капельном орошении, путём понижения температуры почвы и увеличения влажности  воздуха в приземном слое.

Подходящие культуры

Спринклерный полив подходит для большинства зерновых, овощных, плодово-ягодных,  древесных культур и др. Однако большие оросители не рекомендуются для орошения нежных культур, таких как салат, потому что большие капли воды, создаваемые спринклерами, могут повредить урожай. Вода может распыляться и под навесом и в теплицах.

Подходящие склоны

Орошение спринклерами может быть адаптировано к любому сельскохозяйственному склону, будь он равномерным или волнообразным. Боковые трубы, подающие воду на спринклеры, должны быть выложены вдоль линии с наименьшим перепадом высот, если это возможно. Это позволит свести к минимуму изменения давления на спринклерах и обеспечить равномерное орошение.

Подходящие почвы

Спринклеры лучше всего подходят для песчаных почв с высокими уровнями проникновения, хотя они адаптируются к большинству почв. Средняя норма осадков от спринклеров (в мм / час) всегда выбирается меньше базовой скорости проникновения почвы, чтобы можно было избежать поверхностного затопления и стока.

Спринклеры не подходят для почв, которые легко образуют корку. Если орошение спринклера является единственным доступным методом, следует использовать легкие мелкие распылители. Больших спринклеров, производящих большие капли воды, следует избегать.

Подходящая вода для полива

Подача чистой воды, свободной от взвешенных осадков, необходима, чтобы избежать:

• блокировки форсунок спринклеров;
• нанесение вреда урожаю, покрывая его осадком.

Типичная схема спринклерного орошения

1. Насос
2. Основная линия трубопровода, а иногда и подводные линии
3. Боковой трубопровод (распределительный)
4. Спринклеры

1. Насосный агрегат, который берет воду из источника и обеспечивает давление для подачи в систему труб. Насос должен обеспечивать расход воды при достаточном давлении, чтобы вода наносилась со скоростью и объемом, соответствующим скорости проникновения воды в грунт.
2. Основные трубы (магистральные), которые доставляют воду из насоса в боковые стороны. Трубопроводы могут постоянно располагаться на поверхности почвы либо под землей, а так же подвешены (в защищённом грунте). В других случаях они являются временными и могут перемещаться из поля в поле.
3. Боковые ветки трубопроводов (распределительные) доставляют  воду от магистрали или подводных линий до спринклеров. Они могут быть постоянными, но чаще они переносимы и изготовлены из пластмассы, чтобы их можно было легко перемещать.
4. Спринклеры, водоэмульсионные устройства, которые превращают струю воды в капельки. Распределение спринклеров на участке должно быть организовано таким образом, чтобы поверхность грунта увлажнялась максимально равномерно.

Широкий спектр спринклерных систем доступен и для малых хозяйств, и для крупномасштабного применения. Спринклеры могут перемещаться по участку, вручную или машинами. Эффективность орошения спринклерами сильно зависит от климатических условий. Технология орошения спринклером может помочь фермерам адаптироваться к изменению климата путем более эффективного использования их водоснабжения. Это особенно уместно, если существует (или ожидается что будет) ограниченное или нерегулярное водоснабжение для сельскохозяйственного использования.

Типы трубопроводов

Наиболее распространенный вид компоновки спринклерных систем состоит из системы легких пластиковых труб, которые перемещаются вручную.  Альтернативный вариант - гибкие поливные рукава от производителей LayFlat такого же диаметра.

Импульсные спринклеры обычно расположены на расстоянии 9-24 м друг от друга вдоль поперечного сечения, которое обычно составляет 50-125мм в диаметре. Эту конструкцию можно легко переносить. Боковая труба расположена в поле до тех пор, пока орошение не будет завершено. Затем насос отключается, а боковая сторона отсоединяется от магистрали и перемещается в следующее место, где повторно собирается и подключается к магистрали, и орошение начинается снова. Боковой трубопровод постепенно перемещается по полю до тех пор, пока все поле не польётся. Это самая простая из всех систем. Для большей производительности используют более одного бокового трубопровода для орошения больших площадей.

Типы спринклеров

Классификация спринклеров

Микроспринклеры

Для подбора спринклеров необходимо опираться на данные по расходу воды и радиусу распыления, которые зависят от напора, подающегося на разбрызгиватель. Поэтому давление воды необходимо учесть при определении числа оросителей на заданном  участке.

Варианты установки спринклеров относительно трубопровода

• на стояках;
• на стойке с гибкой подводкой;
• крепиться к подвешенному трубопроводу (обычно микроспринклеры);
• располагаются на движущихся платформах;
• в садах возможна установка индивидуальных распылителей рядом с каждым деревом.

Установка контроллера полива, а также управляемых по радиосигналу или кабелю гидравлических клапанов дает возможность полностью автоматизировать как полив, так и внесение удобрений.

Эксплуатационные характеристики спринклерных систем

Модели смачивания

Увлажняющий рисунок одного роторного спринклера не очень однородный. Обычно увлажненная область круглая. Самое обильное смачивание расположено близко к спринклеру. Для хорошей однородности спринклеры должны работать близко друг к другу, чтобы их площади полива перекрывались, перекрытие должно составлять не менее 65% от смачиваемого диаметра. Это определяет максимальное расстояние между спринклерами.

На равномерность применения спринклера может влиять скорость ветра и давление воды.

Чтобы уменьшить влияние ветра, спринклеры могут быть расположены ближе друг к другу.

Спринклеры будут работать только при правильном рабочем давлении, рекомендованном производителем. Если давление выше или ниже этого, это повлияет на распределение. Наиболее распространенная проблема заключается в том, что давление слишком низкое. В результате поток воды не разрушается, и стремится падать в одну область к внешней стороне контактируемого круга. Если давление слишком велико, распределение также будет низким. Разбрызгивается мелкий спрей, который падает рядом со спринклером.

Скорость подачи

Это средняя скорость, с которой вода распыляется на землю и измеряется в мм / час. Скорость подачи зависит от размера спринклерных сопел, рабочего давления и расстояния между спринклерами. При выборе системы спринклера важно удостовериться, что средняя норма расхода меньше базовой скорости проникновения воды в грунт. Таким образом, вся применяемая вода будет легко поглощаться почвой и не образуется стока.

Размеры спринклерных капель

Струя воды из спринклера разбивается на небольшие капли размером от 0,5 до 4,0 мм. Небольшие капли падают рядом со спринклером, тогда как более крупные падают рядом с краем контактирующего круга. Большие капли могут повредить нежные культуры и почвы, и поэтому в таких условиях лучше использовать меньшие спринклеры.

Размер капель также контролируется давлением и размером сопла. Когда давление низкое, капли имеют тенденцию быть большими, так как струи воды не расщепляются на мелкие капли. Поэтому, чтобы избежать повреждения урожая и почвы, используйте сопла малого диаметра, работающие при нормальном рекомендованном рабочем давлении или выше.

Обслуживание спринклерной системы полива

Обслуживание системы в основном связано с регулярной очисткой составных частей. Уплотнения на трубах и спринклерных соплах следует проверять, чтобы избежать просачивания воды. В периоды, когда оборудование не используется, рекомендуется хранить компоненты в прохладном, темном месте.

Преимущества

• экономия воды относительно полива подтоплением;
• хорошо адаптируется к участкам сложной конфигурации, уклонам местности;
• подходит для всех типов почв, кроме тяжелой глины;
• более равномерное распределение воды относительно полива затоплением;
• возможность внесения растворимых удобрений;
• ограничивает нарушение почвы, уменьшает риск эрозии почвы;
• обеспечение дополнительной защиты растений от замерзания при низких температурах;
• простота и мобильность конструкции;
• возможность демонтажа по окончании поливов;
• поэтапность ввода в эксплуатацию в связи с ограниченным финансированием строительства системы;
• не требуют высокой квалификации обслуживающего персонала;
• многоцелевое использование (внесение удобрений, перекачка жидкостей);
• возможность проведения ранних поливов;
• снижение капитальных затрат (переносные системы);
• большой выбор водовыпусков и сопел облегчает подбор скорости водоподачи к скорости поглощения воды землей;
• благоприятный микроклимат, который способствует росту растений (оптимальный уровень влажности воздуха и почвы способствует получению высоких урожаев);
• высокая мобильность при перемещении ирригационного оборудования с одного поля на другое;
• большой срок эксплуатации.

Недостатки

• чувствительность к ветру;
• требуется рабочая сила для перемещения труб и спринклеров при использовании мобильных трубопроводов;
• высокие начальные инвестиции;
• дополнительные расходы на энергозатраты  для создания достаточного напора;
• водопотери от испарения с поверхности грядок, листвы;
• возникновение ожогов при попадании на листья капель при большом солнечном излучении;
• опасность солевых ожогов листвы при избыточном увлажнении;
• подверженность болезням листьев из-за влажности;
• смывание пестицидов с растения.

Ключевые факторы при планировании установки спринклерной системы полива

• Урожай или культуры, подлежащие культивированию, и их потребности в воде в течение вегетационного периода;
• Форма и размер поля. Это определит диапазон подходящих технологий, инвестиций и трудовых требований;
• Топография, в частности местоположение и перепады высот от источника воды относительно поля, наклоны и однородность рельефа;
• Источник воды. Источником оросительной воды могут быть поверхностные воды, грунтовые воды. Вода должна быть доступна в достаточном количестве из локально доступного источника. Чистый запас воды, свободной от осадка, необходим для предотвращения засорения в спринклерных соплах и повреждениях сельскохозяйственных культур;
• Доступная рабочая сила. Там, где квалифицированные рабочие недоступны на месте, местным фермерам потребуется подготовка для установки, обслуживания и ремонта различных компонентов спринклерной системы;
• Профиль почвы. Технология орошения спринклера лучше всего подходит для почв с высокими уровнями инфильтрации, поэтому можно избежать образования заболачивания и поверхностного стока;
• Потребности в энергии различных систем, включая производство, транспортировку и установку различных систем. Расположение источника воды также повлияет на потребность в энергии для подачи воды на орошаемый участок;
• Понимание существующих рисков для здоровья, которые могут способствовать заболеваниям, передающимся через воду;
• Необходимо провести оценку воздействия на окружающую среду, чтобы в полной мере понять потенциальное воздействие дренажа и отвод водных ресурсов;
• Перед использованием технологии орошения спринклеров можно понять целый ряд институциональных условий. К ним относятся вопросы землепользования, права на воду и финансовые стимулы со стороны правительства и налогообложения.

Туманообразование

Система туманообразования зарекомендовала себя в российских регионах. Этот способ полива растений позволяет обеспечить оптимальную влажностьи полноценное орошение почвы в нужный срок. Туманообразующие установки способны снижать температуру воздуха в саду или на огороде, в цветнике, тем самым они стимулируют нормальное развитие, рост зеленых насаждений, высокую урожайность.

Установки для образования тумана станут спасением при засушливой и жаркой погоде. Данные системы традиционно используются для охлаждения воздуха. Эти конструкции также можно применять не только для полива, но и для обеспечения комфортной температуры в беседке, у бассейна или во дворе.

Конструкция системы туманообразования

Элементы систем туманообразующего типа распределяются по периметру всего участка. Поэтому с их помощью можно генерировать завесу тумана. При испарении тумана уменьшается температура, также туман эффективно блокирует поступление на участок пыли, насекомых.

Конструкция системы устроена таким образом, что капли воды измельчаются под давлением до состояния мелкодисперсной пыли. Эта пыль практически молниеносно испаряется, гарантируя желанную прохладу.

Установки для образования тумана - это трубы, фитинги, форсунки, насос высокого давления и фильтры. Существует возможность оснастить конструкцию пультом управления, чтобы автоматизировать процесс генерации влажного прохладного воздуха.

Где можно применять туманообразование

Туманообразование можно использовать на закрытых и открытых территориях. Больше всего устройство тумана подходит для применения на клумбах, альпийских горках, водоемах, бассейнах, в садах, теплицах и т.д. Установки будут обеспечивать оптимальный микроклимат, комфортную температуру, защиту от пыли, мух.

Если использовать системы образования тумана в оранжереях или теплицах, можно вместе с влагой вносить в почву любые удобрения, подкормки. Расход добавок при этом будет более экономичным. Система будет снижать потребность растений во влаге, а поддерживать нужный для роста культур климат можно круглый год.

Установки туманообразования экономично расходуют влагу, поэтому они становятся незаменимыми помощниками как в крупном, так и в небольшом хозяйстве. Они оптимально подходят для организации грибниц, выращивания влаголюбивых растений.

Полив газонов

Чтобы газон на участке около дома, на даче или во дворе учреждения радовал глаз яркостью травы и пышностью, необходимо обеспечить ему регулярный полив, защиту от жары и засухи. Для полива травы можно использовать различные системы орошения. Наиболее популярные сегодня – это капельный полив, система дождевания и внутрипочвенное орошение.

Дождевание – наполнение газона влагой путем распыления воды. Для такого орошения можно использовать ручную или автоматическую с ПУ системы.

Капельное орошение – скрытая система, с помощью которой можно экономить влагу и обеспечивать хорошее насыщение прикорневой области влагой. Оборудование при этом будет скрыто от глаз, конструкцию для участка можно выбрать автоматическую.

Внутрипочвенное орошение отличаются высокой эффективностью, однако монтировать такие системы непросто. Планировать установку оборудования необходимо на стадии проектирования участка.

Как может производиться полив

Поливочные устройства подбирают, ориентируясь на площадь участка. Для маленьких газонов хорошим выбором станет капельный ороситель или вовсе ручной разбрызгиватель. Для газонов средних размеров больше всего подойдет дождеватель. Модель оборудования нужно подбирать исходя из конфигурации участка с травой.

На прямоугольный газон стоит купить качающуюся насадку, на округлый – вращающийся круговой дождеватель. Пульсирующий дождеватель можно приобрести для полива по кругу или сегментами.

Для большого газона наилучшим вариантом станет выдвижной дождеватель с головками-разбрызгивателями. Это оборудование обеспечивает высокое давление, малое испарение влаги и низкую струю.

Нюансы полива газонов

Газон лучше всего поливать в утренние часы, ведь именно в этот период солнце еще не столь активно. Вечером участок не стоит поливать из-за того, что лишняя влага не успеет испариться и может образоваться застой жидкости, что может привести к появлению грибка.

Выбор автоматической системы полива экономит время владельца, гарантирует своевременный и полноценный полив газона. При этом не придется контролировать температуру орошения, можно использовать воду без предварительного отстаивания из колодцев, скважин. На траву вода будет попадать в нагретом виде, потому что системы автоматического орошения газонов подают влагу под давлением.

Автоматические установки полива газонов эстетичны, занимают минимум места. Доверив монтаж этого оборудования профессионалам, можно обеспечить максимально благоприятные условия для роста изумрудной травы. Немаловажно, что вместе с автоматикой можно применять датчики дождя.

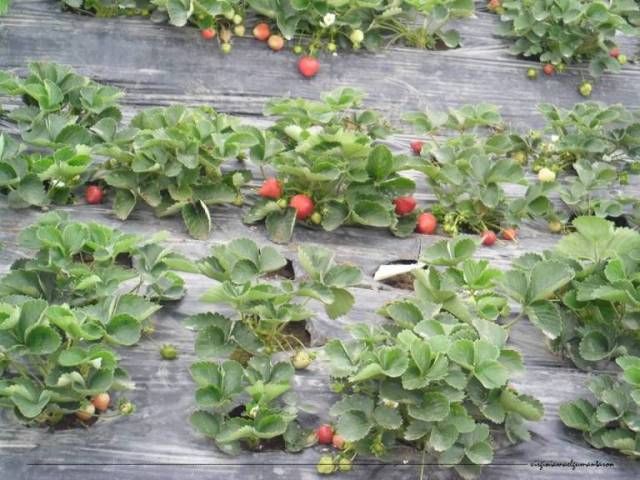

Клубника. Капельный полив. 4 ряда по 3,6м (полив рассчитан на 3 года)

До:

полив дождевателем. Для равномерного полива требовалось давление. В оптимальное время полива давление в центральной сети водопровода было недостаточным. При плодоношении в местах перелива ягоды портились быстрее из за повышенной влажности.

После:

15м капельной ленты шаг 20см

расход системы около 30л/час

комплектующие: капельная лента, стартовые фитинги(труба ПНД-капельная лента), фильтр и фитинги для соединения и подключения к ёмкости.

Полив в любое целесообразное время.

Подкормки (для интенсивного роста/ для плодоношения). Требуемый объём удобрения добавлялся в емкость и с водой поступал в прикорневую зону растения. Быстро, удобно, выгодно.
